多孔烧结型吸气剂由多种非蒸散型吸气合金粉高温烧结而成。该类吸气剂具有激活温度低.吸气速率高.吸气容量大.牢固度好.无松散颗粒等优点。多孔烧结型吸气剂添加有高效活化剂.抗烧结剂使其吸气性能有了进一步提高，可根据用户要求提供各种形状尺寸的产品，还可以自带热子，用于无法采用高频或热辐射激活的场合。该吸气剂可广泛用于红外探测杜瓦，X射线管等真空器件中。

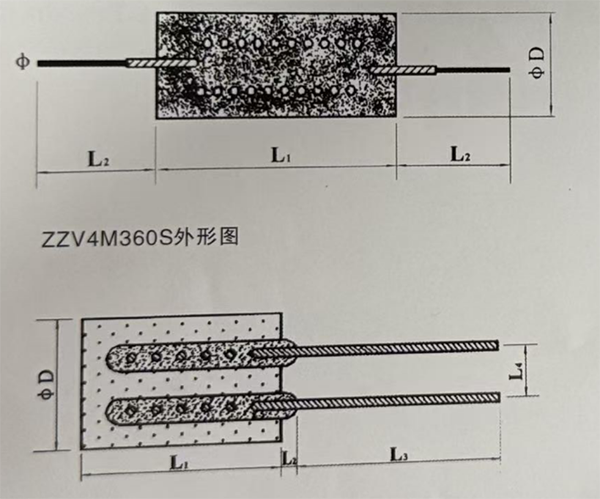

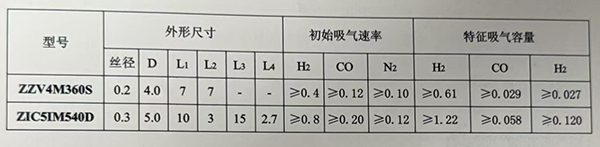

基本特性和一般数据

推荐激活条件

　　没有热子的多孔烧结型吸气剂推荐激活条件为500℃×10min。
　　带有热子的吸气剂激活条件如下：
　　ZZV4M360S激活电流为2.8A×10min，最大起始压强为5×10-2Pa，ZIC5IM540D激活电流为2.9A×10min，最大起始压强为5×10-2Pa。
注意事项Caution
　　1.封装好的吸气剂必须存放在干燥清洁的环境中，相对湿度应低于75%，无有害的腐蚀气体。
　　2. 产品在大气中安全稳定，但是需要避免灰尘.水气及其它腐蚀性气体，在装配时不能使用面纱等会掉纤维的手套，推荐使用一次性橡胶手指套。
　　3.产品启封后宜及时使用，暴露在大气层中不得超过2h.否则必须真空储存。
　　4.吸气剂热子丝脚不能大力晃动，焊接时动作要轻缓，以免造成热子根部的绝缘层脱落。
　　5.吸气剂经激活后才能发挥作用，通常推荐在器件封离前进行激活，在完成激活后，便将器件封离。在器件寿命期间，可对吸气剂进行再激活，实现吸气剂再生。
　　6.吸气剂激活时，激活电流不能升的太快，激活电流从0升至推荐值的时间最好控制在3-5min。
　　7.吸气剂应真空封存，质保期为自生产日期起，为期一年。
